Nuevos radares:

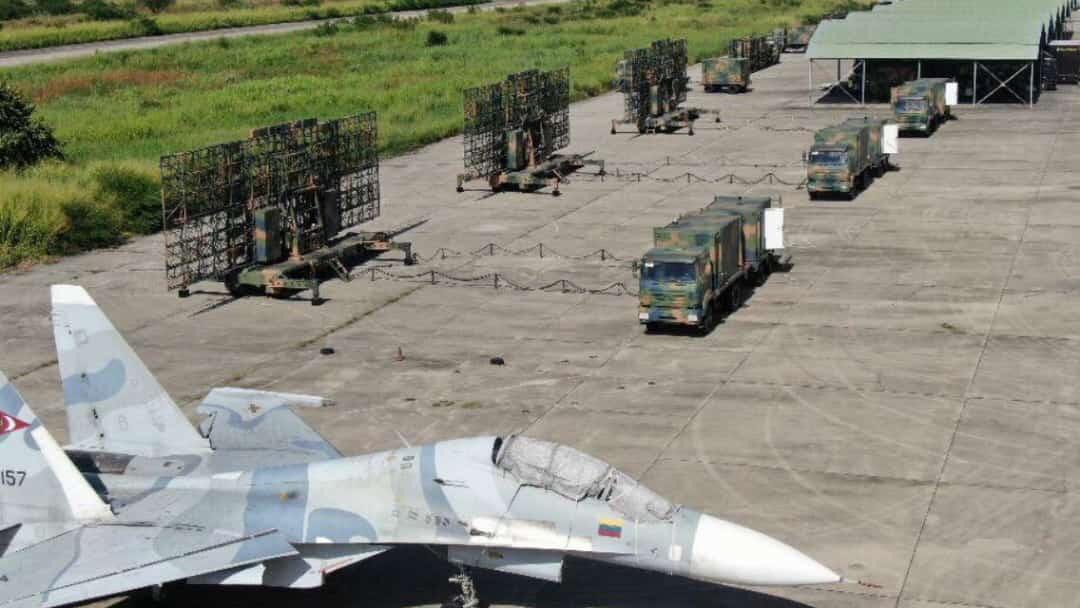

[ Imagen ]

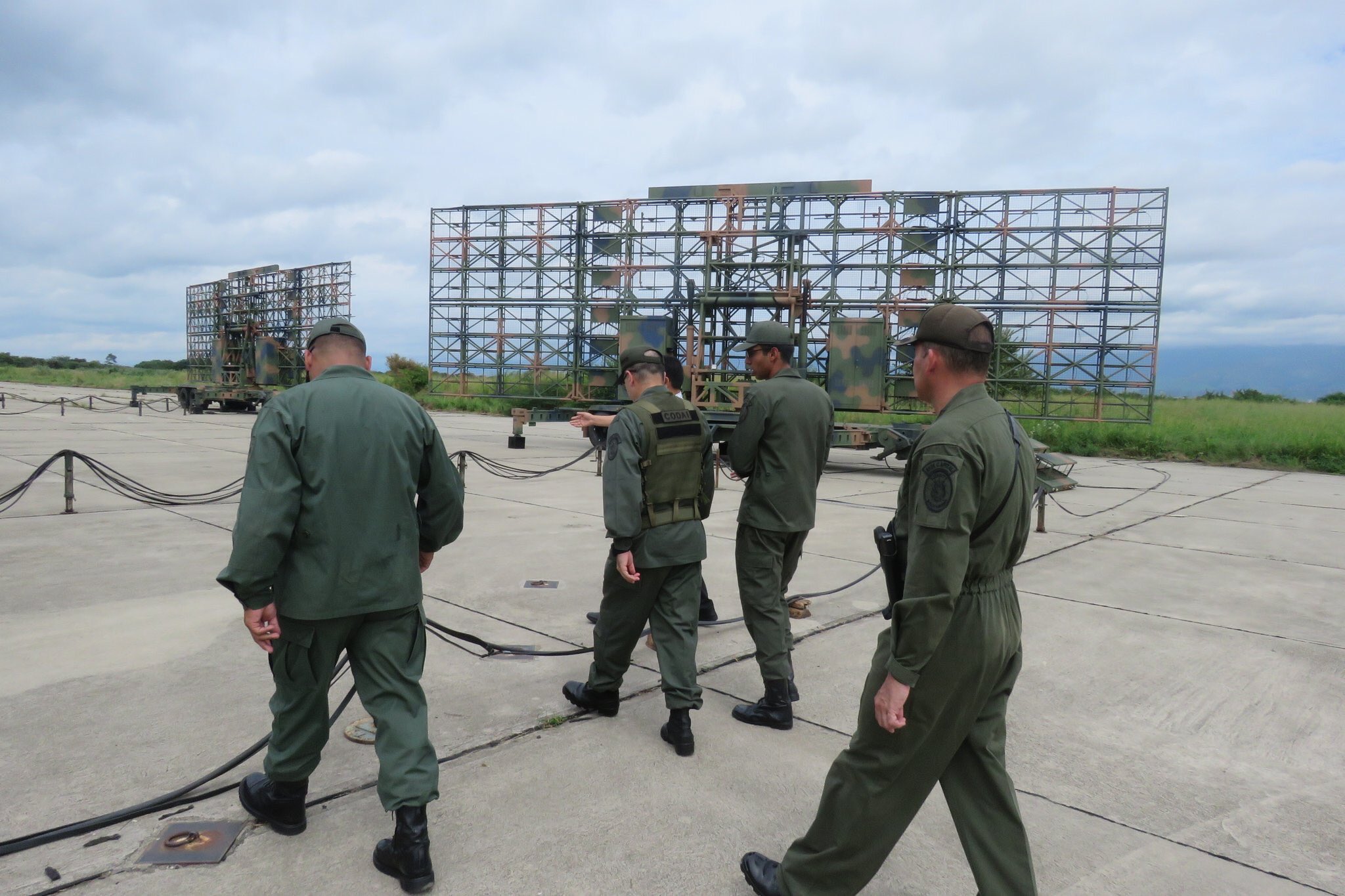

[ Imagen ]

Por el tipo de antena que se observa en las imágenes, se puede afirmar que es un radar chino que emite en baja frecuencia ... ¿ se están "blindando" los chavistas contra amenazas tipo stealth ( misiles - aviones) ???.

¿ Que tanto ha desarrollado China esta capacidad de detección anti-stealth ??.. la única referencia reciente es el conflicto de Siria, donde este país utiliza el JY-27 que al final de cuentas no les sirvió para nada, porque igual Israel "reventó" tanto este radar como sus baterías antiaereas y fue antes de que el F-35 lo operara la IAF.

Lógicamente este radar que opera hoy las FANB chavistas no es el JY-27, pero debe ser muy seguramente un derivado del mismo o del HK-JM2 y solo en una posible confrontación contra amenazas de baja RCS, se sabrá si los chinos lograron mejorar esa tecnología de detección.

[SAETA2003]

no es más que un charco de mentiras y basura comunista, populista que nada tiene que ver con la diplomacia ni mucho menos con la cancillería Venezolana. con la cancillería Venezolana

Me imagino que cuando te refieres a la cancillería venezolana, te refieres a las declaraciones que hacen los diplomáticos del gobierno de Guaido cierto ??'..

Es que como dije antes, la diplomacia con el vecino es muy complicada, porque al reconocer el gobierno de Duque oficialmente al gobierno de Guaido y no al de Maduro, la cancillería colombiana debería responder solo las declaraciones que den los funcionarios nombrados por Guiado y no responder ninguna declaración o acusación que provengan del gobierno de Maduro porque oficialmente el gobierno de Colombia no lo reconoce, pero eso bien difícil de aplicarlo en la practica por el poder real que el gobierno de Maduro ejerce en Venezuela y todavía mas difícil, cuando la "diplomacia" que mas aplica Maduro y los funcionarios del estado chavista, es la de la diplomacia de micrófono.

En realidad me refería al Ministerio de Relaciones Exteriores de Venezuela pero lo que tu dices es cierto, si Colombia no reconoce a Maduro como presidente simplemente deberían ignorar todo lo que dicen sus secuaces o responderlo con un simple "ese tipo de asuntos los tratamos con el gobierno constitucional de Venezuela no con el régimen que está usurpando el gobierno" seguro eso les dolería muchísimo más.

[KL Albrecht Achilles]

Todo el credito de las fotografias a su autor.
Imagenes posteadas por el forista Harigane en FAV-Club

Saludos

[MAXWELL]

La antena es fija? pues, de no serlo los de los camiones recibiran un baño de radiación bien grande.

[Erichsaumeth]

Venezuela adquiere el nuevo radar JY-27 Wide Mat

https://www.zona-militar.com/2019/09/26 ... -wide-map/

[Erichsaumeth]

Venezuela adquiere el nuevo radar JY-27 Wide Mat

https://www.zona-militar.com/2019/09/26 ... -wide-map/

[ALEXC]

Venezuela adquiere el nuevo radar JY-27 Wide Mat

https://www.zona-militar.com/2019/09/26 ... -wide-map/

Del señor Carlos Hernadez corresponsal de Indefensa en Venezuela:

https://www.infodefensa.com/latam/2019/ ... cance.html

Los modelos citados hasta ahora para identificar el radar en cuestión: JY-27 Wide Mat o JY-27A .... la verdad es que ha sido muy difícil identificar el modelo exacto del radar chino que adquirió el régimen chavista, porque hasta ahora no hay una declaración oficial citando el modelo, como tampoco se ha podido presentar un PDF o brochure oficial de la empresa china que desarrollo el radar que concuerde con el tipo de antena que se ve en las imágenes.

Lo que si se puede decir es que aunque no es el mismo radar JY-27 que operan los sirios, ya que ese modelo fue adquirido por los sirios en el 2007-2008 y las imágenes de la antena lo confirman al no corresponder a la misma antena de los radares sirios, el modelo o versión del radar que adquirieron los chavistas si es debe ser una versión derivada del JY-27 por la similitud que se pude apreciar con la antena del JY-27 del radar que operan los sirios.

Como dije antes, habrá que ver que tanto han progresado los chinos desde la primera versión del radar JY-27 que le vendieron a los sirios, a esta nueva versión que le vendieron a los chavistas, ya que a los sirios en realidad el JY-27 no les ha servido para nada.

[MAXWELL]

Con la lechuza y sus DF(Direction Finder) en especial el que se encuentra en la antena #3 de este grafico.
Esta antena vista de frente tiene 3 protuberancias que se encuentran a cierta distancia entre si,lo que le permitiria hacer triangulación por diferencia de fase de las señales recibidas,unido esto a los potentes algoritmos en las computadoras a bordo de la lechuza,le permiten a ella sola(sin necesidad de un segundo o tercer avión,geolocalizar con presición a este tipo de radar que trabaja en las bandas medias y bajas (UHF-VHF)

Por lo que la demora en geolocalizar esos radares,es que los mismos entren en el rango de escucha de la lechuza,Ahora viendo la composición de estos radares(Siempre me he preguntado por que a los ingenieros no se les ocurre enlazar el puesto de mando via microondas y asi alejar a los operadores de la antenadel radar?)El puesto de mando esta muy cerca de la antena del radar,es decir que una spice 1000,lanzada por un Kfir,no solo destruiria la antena sino que volaria a los camiones y operarios.
Ahora las preguntas son
> ¿Este radar si puede ver a la spice mil que se le viene encima?
>¿Que arma o armas tienen las FANB para proteger estos radares que sean capaz de destruir varias spice 1000 que se vien sobre el radar por diferentes direcciones?

Sin duda son unas interesantes preguntas
Slds.

[KL Albrecht Achilles]

Estimado Maxwell Smart, toma en cuenta:

El alcance del radar.
Defensas antiaereas.

Por solo nombrar un par de cosas que no mencionas en tu escenario.

Saludos

[camilo1ats]

Hay que aclarar que Diosdado no es el "segundo presidente de Venezuela" ni nada por el estilo, es simplemente una figura más del chavismo como las hay muchas y su programa de televisión no es más que un charco de mentiras y basura comunista, populista que nada tiene que ver con la diplomacia ni mucho menos con la cancillería Venezolana.

Chávez acabó con la Cancillería Venezolana, primero nombrando a sus gorilas preferidos en cuanta Embajada quisieran, y después poniendo a los "cuadros" del PSUV de funcionarios.

La Diplomacia en Venezuela no existe, comenzando por el jóven Canciller experto en arrastrarse en cuanto escenario multilateral , y si, arrastrarse detrás de Holmes también, le encanta eso de "rodilla en tierra".

Saludos,

[MAXWELL]

Estimado Albrecht:

> Alcance del nuevo radar 300-350 Km.obviamente no lo van a poner al borde de la frontera y para evitar un spaisazo(una spice)lo colocaran minimo a 150 Km de la frontera.esto con el objetivo que el Kfir tenga que adentrarse 50 Km en territorio venezolano.

Este logico proceder,ya esta limitando a la mitad, la utilidad del alcance del radar,Ahora cuanto tarda un Kfir en recorrer 50 Km,hacer zoom (picar hacia arriba) para poder lanzar la spice? teniendo esto en cuenta,el radar deberia ser alejado aún mas.minimo unos 100 Km de la frontera.

Pero en realidad no entiendo tu punto del alcance del radar,pues esto no evita que la lechuza lo detecte y geolocalice.

>Defensas antiaereas: Pues en mi post si estan consideradas y pregunto ¿Cual de ellas tiene un radar de tiro que sea capaz de hacer look on sobre una spice que viene en picada? veamos:

> Misil Igla: Es a ojimetro y la spice no emite calor= La Spice se come al radar.
>El ZSU-23-2: tambien a ojimetro= La Spice se come al radar.
>Sistema Guardian con radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
>Pechora:radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
> El Buk: no estoy seguro,pero quizas pueda,esto nos daria que tocaria mover una bateria de Buk por cada radar,es decir dislocar el escudo y desproteger las infraestructuras que antes estaban protegiendo los Buk y acercarlos a 100- 150 Km de la frontera.
>El S300,el de uds,no creo que pueda cazar a una Spice,sin embargon no creo que se gasten 4 misiles de estos para cazar a las Spice,fuera que el activar el radar del S300 lo delataria.

Ahora,falta resolver en que parte de venezuela colocarian esos radares Uds,cerca ala guajira,tiene a la sierra nevada y oytros obstaculos que les impiden aprovechra los 300 Km del nuevo radar,en otros sitios,las coordilleras tambien lo bloquean.Por lo que esos radares solo serian utiles para mirar a los llanos y quizas parte de la amazonia Colombiana.

En realida,la llegada de los nuevos radares a traido con sigo el problema de protegerlos,pues esto implica mover las pocas baterias que quizas puedan hacer ese trabajo.

slds,

[Cartaphilus]

>Defensas antiaereas: Pues en mi post si estan consideradas y pregunto ¿Cual de ellas tiene un radar de tiro que sea capaz de hacer look on sobre una spice que viene en picada? veamos:

> Misil Igla: Es a ojimetro y la spice no emite calor= La Spice se come al radar.
>El ZSU-23-2: tambien a ojimetro= La Spice se come al radar.
>Sistema Guardian con radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
>Pechora:radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
> El Buk: no estoy seguro,pero quizas pueda,esto nos daria que tocaria mover una bateria de Buk por cada radar,es decir dislocar el escudo y desproteger las infraestructuras que antes estaban protegiendo los Buk y acercarlos a 100- 150 Km de la frontera.
>El S300,el de uds,no creo que pueda cazar a una Spice,sin embargon no creo que se gasten 4 misiles de estos para cazar a las Spice,fuera que el activar el radar del S300 lo delataria.

El sistema Guardian no está en servicio, en esencia era un lanzador de Roland 2 con un par de torres Breda de 40 mm. asociadas a un radar Flycatcher Mk.1. Más moderno y a lo mejor más efectivo para lo que aquí se nombra era el sistema Defender, que reemplazaba el Roland por el Barak 1, y el Flycather original por la versión Mk.2, pero parece que tampoco está en servicio, pese a que los misiles y los radares se compraron a principios del siglo.

Otro sistema que espero que sí esté operativo es el de los lanzadores Atlas de misiles Mistral, asociados a radares Reporter y a directores de tiro Mirador. No sé exactamente en qué cantidad se adquirieron los Reporter y Mirador, pero no los Mistral formaban un sistema SHORAD bastante decente.

Los Igla y Spice son a ojo, pero pienso que se podrían formar baterías junto a los radares JY-11B comprados a China. Según creo, los más abundantes JYL-1 son los radares de control aéreo principal en Venezuela (9/10 unidades parece que se compraron), pero creo recordar que se adquirieron también unos cuantos JY-11B, que parecen más aptos para la detección de blancos a baja altura.

[SAETA2003]

Estimado Maxwell Smart, toma en cuenta:

El alcance del radar.
Defensas antiaereas.

Por solo nombrar un par de cosas que no mencionas en tu escenario.

Saludos

A Max siempre le ha gustado crear escenarios imaginarios en los que encuentra mil deficiencias a los equipos militares Venezolanos y donde omite a conveniencia gran cantidad de factores.

[Seaman]

¿Qué se sabe del nuevo radar presentado por el CODAI?

Ahora, al grano.

Fue noticia el pasado 25 de septiembre que el CODAI hacía publica la adquisición de por lo menos tres radares de origen chino:

https://twitter.com/CODAI_FANB/status/1 ... 00640?s=20

Lo que se sabe y lo que concluyo:
1-Es un radar chino.
2-Es un radar nuevo del que no se tenía constancia hasta ahora. Posiblemente Venezuela sea el primer usuario extranjero de este equipo.
3-Es un radar en baja frecuencia o VHF.
4-No se trata del JY-27 ni del JY-27A.

Ahora desmenucemos un poco cada punto:
1-A pesar de que al principio algunos datos apuntaba a un posible origen ruso, esto quedó totalmente luego de la publicación de la siguiente foto:

https://pbs.twimg.com/media/EFd99bDXsAAfoT4.jpg
https://twitter.com/REDI_Central/status ... 82624?s=20

2-Durante las dos últimas exhibiciones de equipos de radar chinos, la del salón aeronáutico de París del 2017 y la octava Exposición Mundial de Radar y la Novena Exposición de Tecnología de Información Electrónica Militar y Civil de Nanjing en el 2018, el radar adquirido por el CODAI no estaba entre el portafolio de equipos exhibidos y publicitados:

https://i3.read01.com/SIG=2j9e4k8/30476 ... 774f41.jpg

https://i2.kknews.cc/SIG=ehm9ih/ctp-vzn ... 54o229.jpg

Tampoco durante unos ejercicios militares de las brigadas de radares de la fuerza aérea china durante el 2016, hay constancia del empleo de este radar en los ejercicios de simulación de detección de objetivos furtivos. Aunque si fueron empleados los radares JYL-1, JY-11B y YLC-2V usados por el CODAI:

https://i1.kknews.cc/SIG=s1us7e/213s000 ... 0o5488.jpg

https://i1.kknews.cc/SIG=332c2eb/212s00 ... 2s2808.jpg

3-Los radares de baja frecuencia o VHF/UHF (bandas A,B,C) tiene capacidad de detectar objetivos furtivos o de bajo RCS, pero con baja resolución. China tiene al menos 20 años trabajando en tecnología radárica anti stealh y según ellos ya tienen el problema resuelto. En este tema fue orientado la Novena Exposición de Tecnología de Información Electrónica Militar y Civil de Nanjing, con la presentación de los radares YLC-8B, SLC-7, SLC-2, YLC-2V y YLC-18.

4-Desde la aparición de la noticia y en vista de comunicación oficial del tipo de radar y antecedentes del mismo, algunas fuentes han señalado que se trataría del JY-27 o el JY-27A. Al observar las imágenes de los sistemas nombrados, podemos observar diferencias sustanciales en sus antenas:

http://www.radartutorial.eu/19.kartei/0 ... 027-04.jpg

https://i2.kknews.cc/SIG=193qen9/289800 ... n792o1.jpg

Ahora sin duda si se trata de un radar derivado del JY-27 (a su vez este deriva del radar ruso NEVO) con una mejor tecnología proveniente del JY-27A. En cuanto a alcances instrumentales, estaría entre las 200 MN del JY-27 y las 300 MN del JY-27A. Según el análisis de las imágenes publicadas por el CODAI el alcance instrumental de por lo menos 250 MN:

https://i.imgur.com/z5E6pNx.jpg

https://pbs.twimg.com/media/EFXgMuoXkAA2syV.jpg

https://i.imgur.com/rUGJBYo.jpg

Así que un alcance instrumental de 250 MN estaría dentro de lo lógico comparando las antenas del JY-27 y el JY-27A.

Saludos

[Seaman]

>Defensas antiaereas: Pues en mi post si estan consideradas y pregunto ¿Cual de ellas tiene un radar de tiro que sea capaz de hacer look on sobre una spice que viene en picada? veamos:

> Misil Igla: Es a ojimetro y la spice no emite calor= La Spice se come al radar.
>El ZSU-23-2: tambien a ojimetro= La Spice se come al radar.
>Sistema Guardian con radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
>Pechora:radar incapaz de apuntar objetivos de bajo RCS=La Spice se come al radar.
> El Buk: no estoy seguro,pero quizas pueda,esto nos daria que tocaria mover una bateria de Buk por cada radar,es decir dislocar el escudo y desproteger las infraestructuras que antes estaban protegiendo los Buk y acercarlos a 100- 150 Km de la frontera.
>El S300,el de uds,no creo que pueda cazar a una Spice,sin embargon no creo que se gasten 4 misiles de estos para cazar a las Spice,fuera que el activar el radar del S300 lo delataria.

El sistema Guardian no está en servicio, en esencia era un lanzador de Roland 2 con un par de torres Breda de 40 mm. asociadas a un radar Flycatcher Mk.1. Más moderno y a lo mejor más efectivo para lo que aquí se nombra era el sistema Defender, que reemplazaba el Roland por el Barak 1, y el Flycather original por la versión Mk.2, pero parece que tampoco está en servicio, pese a que los misiles y los radares se compraron a principios del siglo.

Otro sistema que espero que sí esté operativo es el de los lanzadores Atlas de misiles Mistral, asociados a radares Reporter y a directores de tiro Mirador. No sé exactamente en qué cantidad se adquirieron los Reporter y Mirador, pero no los Mistral formaban un sistema SHORAD bastante decente.

Los Igla y Spice son a ojo, pero pienso que se podrían formar baterías junto a los radares JY-11B comprados a China. Según creo, los más abundantes JYL-1 son los radares de control aéreo principal en Venezuela (9/10 unidades parece que se compraron), pero creo recordar que se adquirieron también unos cuantos JY-11B, que parecen más aptos para la detección de blancos a baja altura.

Datos:

-De los BREDA asociados a los FCR Flycatcher según mis investigaciones tengo reportes de su actividad hasta por lo menos el 2012.
-De los MISTRAL, se adquirieron unos 9-12 lanzadores y hasta el 2017 estaban activos en un GMDAP de la BDA Los Llanos.
-Los radares Thales Reporter, tengo varios años que no los veo desplegados, al igual que los BARAK 1. El último despliegue de estos equipos es del 2006-2008.
-Los radares Giraffe al parecer siguen activos o al menos uno de ellos desplegado en febrero de este año en Maracaibo.
-De los RBS-70 Mk1/Mk2 calculo su número original en unos 20-24 lanzadores. A la fecha equipan un GMDAP en la BDA Oriental y otro GMDAP en la BDA Guayana.
-Los JYL-1 fueron 10, tres fijo y 7 móviles. Forman parte de la red EVC de alerta temprana.
-Los JY-11B son unas tres unidades.
-Adicionalmente se adquirieron hace dos años un número no determinado de radares YLC-2V y JZ/QF-612.

Saludos
